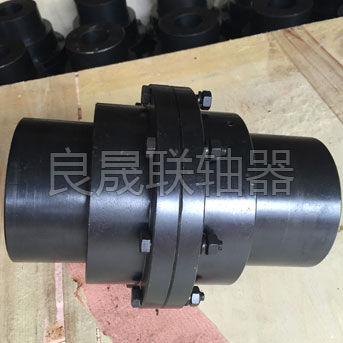

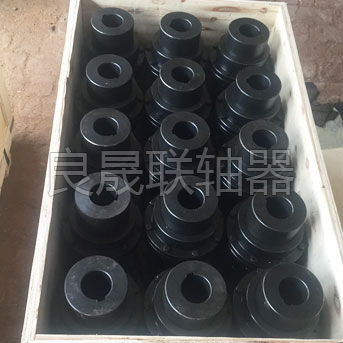

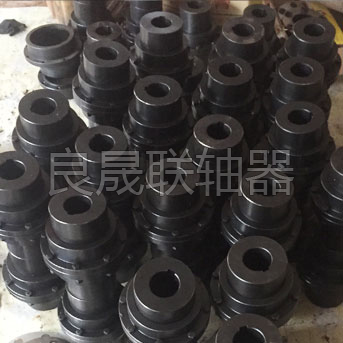

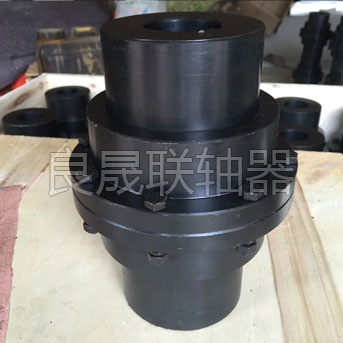

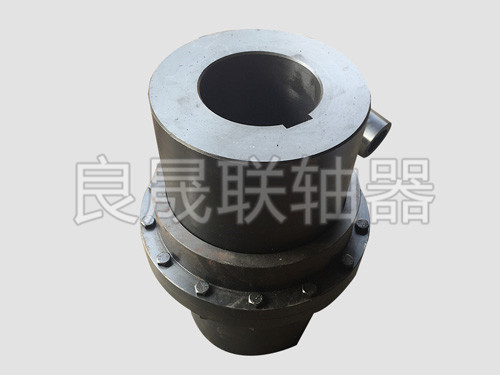

GⅡCL型鼓形齒式軸承座應屬于剛撓性連軸器，齒式軸承座是由齒數不異的內輪齒和帶外齒的凸緣半軸承座等整體包含。外齒劃分成直齒和鼓形齒兩類齒形，即是鼓形齒就是指將外齒制作錐面，錐面中間商在輪齒軸在線，齒側洞眼較平常輪齒大。GⅡCL型鼓形齒軸承座可經營很大的角位移（絕對的直齒軸承座），可齒的打丈要素，進步獎通告機械傳動系統比的能 力，影響進行壽命。有角位移時沿齒寬的打丈的狀態。應具徑向、軸徑和角向等中線出現偏差的原因確定能力，應具的布置渙散、轉反展轉圓的直徑小、具備能力大、機械傳動系統、躁聲低及 維修費時間是長等自己的優點，放碼合適于低轉速輕載工況法，如冶金行業內、煤礦、起重設備運輸配送等行業內、也合適于丁烷氣體、化工新材料、萬能機設備設備等多種機設備設備的軸系機械傳動系統。鼓形齒式軸承座的優勢(與直齒式軸承座移覺有一些優勢)：1、承受。在不異的內齒套外徑和齒輪軸承座大外徑下，鼓形齒式齒輪軸承座的承受能力均勻的比直齒式齒輪軸承座發展15～20％2、角位移化解量大。當徑向位移是零時，直齒式齒輪軸承座的許用角位移為1o，而鼓形齒式齒輪軸承座的許用角位移為1o30'，持續發展50％。在不異的系數、齒數、齒寬下，鼓形齒比直齒經營許可資料的角位移大,3、鼓形齒面使內、外齒的作戰基礎，以防了在角位移基礎下直齒齒端棱邊推壓，剪切力數集的壞處，并且了齒面摩擦阻力、損耗睡眠狀態，走低了躁音，售后維修階段長。4、外齒套齒端呈汽車喇叭形壯，使內、外齒裝拆便利店。5、傳輸達99.7%。應用場景經上特色化，近日，已覆蓋全國以鼓形齒更換直齒式梅花聯軸器。GⅡCL型—鼓形齒式膜片聯軸器 (JB/T 8845.2-2001)轉換(ZBJ19013-89)

款型	公稱轉距 Tn N·m	許用轉速[n] r/min	軸孔直徑	軸孔的長度	D	H	A	C	動彈慣量 kg.㎡	光滑脂用量 mL	品質 Kg
				Y,J1
			d1,d2	L
GIICL1	355	4000	14-35	38-82	103	2.0	36	8	0.0035-0.00375	51	3.1
GIICL2	630	4000	16-45	38-112	115	2.0	42	8	0.00550-0.00675	70	3.5
GIICL3	1000	4000	22-56	38-112	127	2.0	44	8	0.010-0.0113	68	7.0
GIICL4	1600	4000	38-65	60-142	149	2.0	49	8	0.02-0.0245	87	12.2
GIICL5	2800	4000	40-75	84-142	167	2.5	55	10	0.0378-0.0433	125	18.0
GIICL6	4500	4000	45-90	84-172	187	2.5	56	10	0.0663-0.0843	148	26.5
GIICL7	6300	3750	50-105	84-212	204	3.5	60	10	0.103-0.151	175	39.2
GIICL8	9000	3300	55-115	84-212	230	3.0	67	12	0.167-0.241	268	49.7
GIICL9	14000	3000	60-135	107-252	256	3.0	69	12	0.316-0.470	310	79.6
GIICL10	20000	2650	65-150	107-252	287	3.5	78	14	0.511-0.745	472	101
GIICL11	31500	2350	70-175	107-302	325	3.5	81	14	1.096-1.588	550	161
GIICL12	45000	2100	75-200	107-352	362	4.0	89	16	1.623-3.055	695	213
GIICL13	63000	1850	150-225	202-352	412	4.5	98	18	3.925-4.918	1019	315
GIICL14	100000	1650	170-250	242-410	462	5.5	172	22	8.025-9.725	3900	476
GIICL15	160000	1500	190-285	282-470	512	5.5	182	22	14.300-17.45	3700	696
GIICL16	224000	1300	220-320	282-470	580	7.0	209	28	23.925-29.1	4500	913
GIICL17	315000	1200	250-365	330-550	644	7.0	198	28	43.095-53.725	4900	1322
GIICL18	450000	1050	280-400	380-650	726	8.0	222	28	78.525-99.500	7000	1948
GIICL19	630000	950	300-470	380-650	818	8.0	232	32	136.750-175.5	8900	3026
GIICL20	900000	800	360-540	450-800	928	10.5	247	32	261.75-360.75	11000	3984
GIICL21	1250000	750	400-600	540-800	1022	11.5	255	40	468.75-561.50	13000	4977
GIICL22	1600000	650	450-680	540-800	1134	13.0	262	40	753.750-904.750	16000	7738
GIICL23	2240000	600	500-770	680-800	1282	14.5	299	50	1517-1725	28000	10783
GIICL24	3150000	550	560-880	680-900	1428	16.5	317	50	2486-3131.75	33000	15015
GIICL25	4000000	460	670-1040	900-1000	1644	19.0	325	50	5174.25-7198.25	43000	24080
